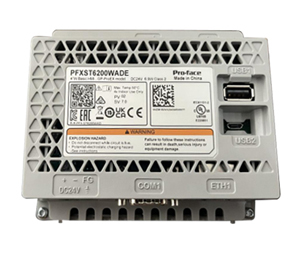

PROFACE-PFXST6200WADE
產品規格參數
顯示屏類型：TFT 真彩 LCD | 顯示尺寸：4.3" 寬屏
分辨率：480 x272像素(WSVGA) | 有效顯示面積：W95.04 x H53.86 mm
顯示顏色：1600萬色 | 背光燈：白色LED (用戶不可自行更換。需要更換時，請聯系當地Pro-face分支機構)
背光燈壽命：50,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的25%) | 亮度調節：可通過觸摸面板或軟件進行16級調節
觸摸面板類型：電阻式(模擬、單點觸摸) | 觸摸面板分辨率：1,024 x 1,024 觸摸面板壽命：1,000,000次以上
輸入電壓：24 Vdc | 額定電壓：19.2~28.8 Vdc | 電壓降：2ms以下 | 功耗：6.9W |
不為外部設備供電時：3.6W以下 | 關閉背光燈(待機模式)：2.8W以下
瞬時電流：30 A以下 | 絕緣強度：1,000 Vac，20 mA 小于1分鐘(電源端子和FG端子之間) | 絕緣電阻：500 Vdc, 10 MΩ 以上
環境規格：國際安全標準 CE, UKCA, UL,cUL (508) Listed, EAC, KC
工作溫度：0 ~ 50 °C 存儲溫度：-20 ~ +60 °C | 工作濕度：10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)
存儲濕度：10~90%RH (無凝露，濕球溫度計溫度: 39°C以下) | 防塵：0.1mg/m3以下(絕緣級) 污染等級：2級污染
氣壓(工作海拔)：800~1,114hPa (海拔2,000米以下) | 抗振性能：符合IEC/EN61131-2標準
5~9Hz 單振幅：3.5mm | 9~150Hz恒定加速度：9.8m/s2 X、Y、Z軸各10次(100分鐘)
抗沖擊性能：符合IEC/EN61131-2標準，147m/s2，X、Y、Z軸各3次 | 抗快速瞬變/爆發性：IEC 61000-4-4
2kV：電源端口(顯示模塊) | 1kV：信號端口
接觸式放電：6kV | 非接觸式放電：8kV(符合IEC/EN61000-4-2，3級標準)
當使用GP-Pro EX時存儲介質：FLASH EPROM | 畫面空間：64MB 用戶字體空間：8MB | 邏輯程序空間：132KB (可容納15,000步程序)
空閑空間：無 | 可移植系統：否
備份存儲器(當使用GP-Pro EX時)畫面空間：SRAM 320KB | 備份存儲器(當使用GP-Pro EX時)變量區：SRAM 64KB
串口(COM1)異步傳輸：RS-232C | 數據長度：7或8位 | 停止位：1或2位 | 校驗：無、奇或偶；
數據傳輸速率：2,400bps至115,200bps | 接頭：D-Sub 9針(凸型)
串口(COM2)異步傳輸：RS-422 / 485 | 數據長度：7或8位 | 停止位：1或2位 | 校驗: 無、奇或偶；
數據傳輸速率：2,400bps至115,200bps | 接頭：D-Sub 9針(凸型)；
USB(Type-A)接口：USB2.0(USB TYPE-A 接頭)×1；
電源電壓：5Vdc±5%； | 輸出電流：500mA以下； | 通訊距離：5m以下；
USB(Micro-B)接口：USB2.0(USB Micro-B 接頭)×1；通訊距離：最遠距離5m
以太網口：IEEE802.3i/IEEE802.3u，10BASE-T/100BASE-TX，RJ-45接頭×2
功能接地：接地電阻為100Ω，電纜橫截面積為2mm2(AWG 14)以上，或當地適用標準。(FG與SG端子同)
冷卻方式：自然風冷 | 結構：IP65F, Type 1, Type 4X (僅室內使用), Type 13 (需正面安裝于固定面板上)*1

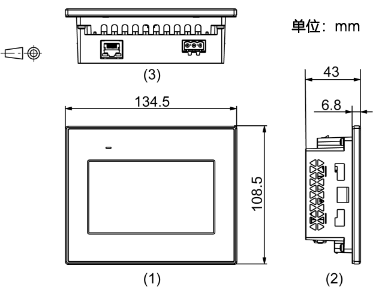

外形尺寸：W134.5 x H108.5 x D43 mm

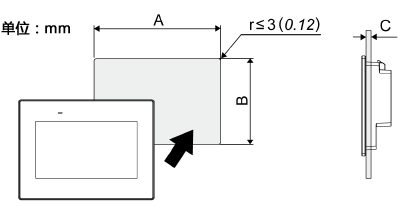

面板開孔尺寸：W118.5 x H92.5 mm | 面板厚度：1.6 ~ 5 mm | 重量：0.4kg以下
A | B | C |
118.5 mm (+1/0 mm) | 92.5 mm (+1/0 mm) | 1.6 ~ 5 mm |

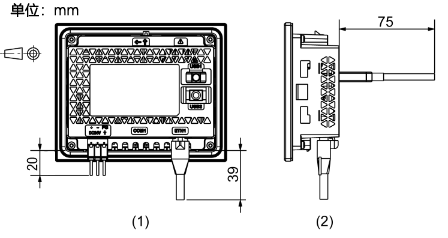

安裝電纜后外形尺寸：
當使用彈簧夾時：位置1：1.5 ~ 4 mm 位置2：4 ~ 6 mm*2
1、尺寸公差為+1/0mm，倒角半徑小于R3。
2、尺寸公差為+1/0mm，倒角半徑小于R3。即使安裝面板的厚度在“面板開孔尺寸”建議的范圍之內，由于面板材質、尺寸、安裝位置和其他設備等原因，面板也可能會發生彎曲。因此，可能需要對安裝表面進行加固。
